Tehnički nacrti i 3D vizualizacija trailer prikolice
Za klijenta StreetFoodKing (streetfoodking.ch) izradili smo kompletan set tehničkih nacrta i 3D vizualizacija interijera prodajne trailer prikolice, s ciljem da krajnji klijent prije same izrade dobije jasan i realističan prikaz budućeg izgleda, funkcionalnosti i rasporeda elemenata.
Projekt je obuhvaćao razvoj namjenskog namještaja unutar prikolice, optimiziranog za rad u malom prostoru, s naglaskom na ergonomiju, protočnost rada i integraciju brendiranih elemenata.
Što je rađeno
- kompletan 3D model interijera trailer prikolice

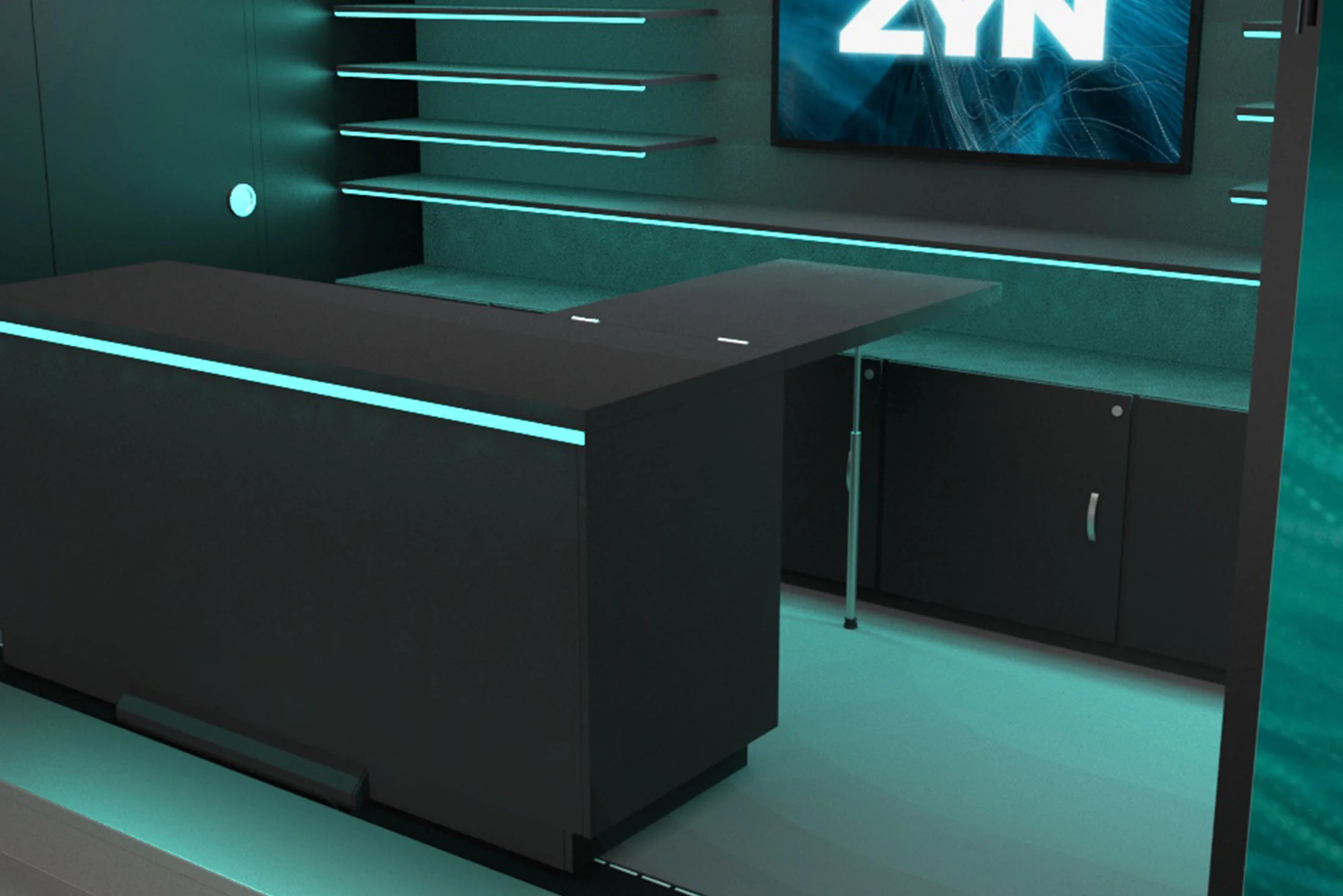

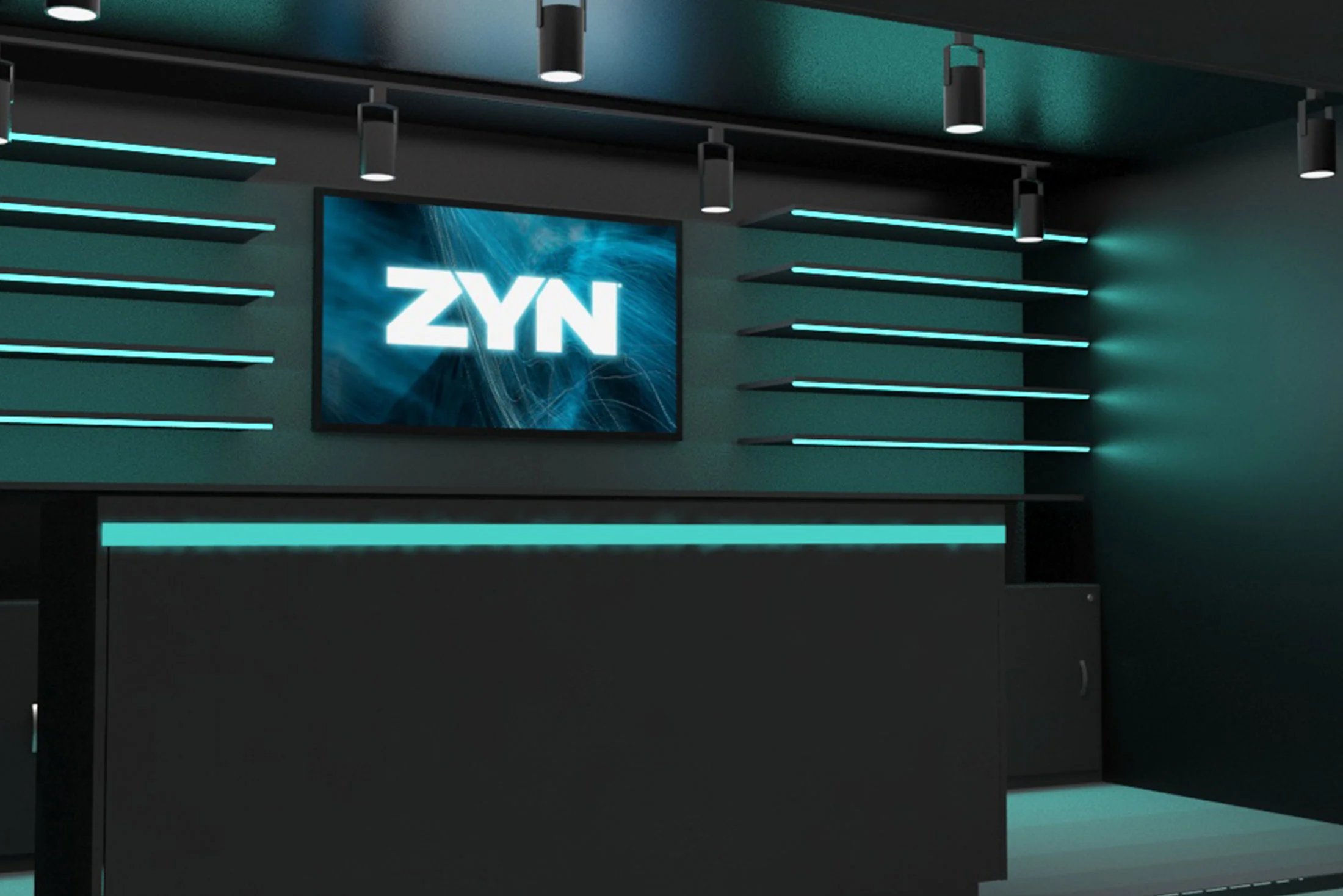

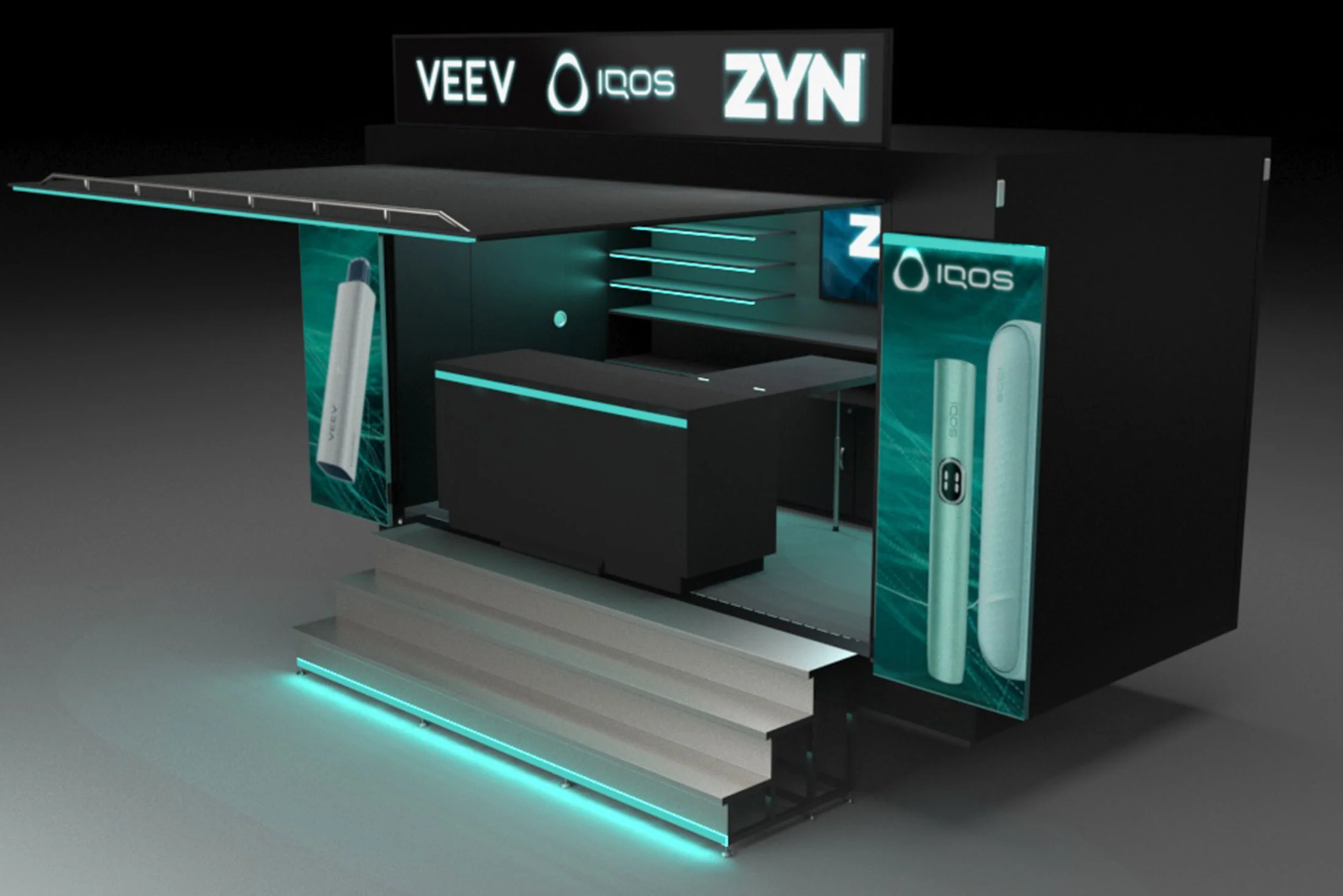

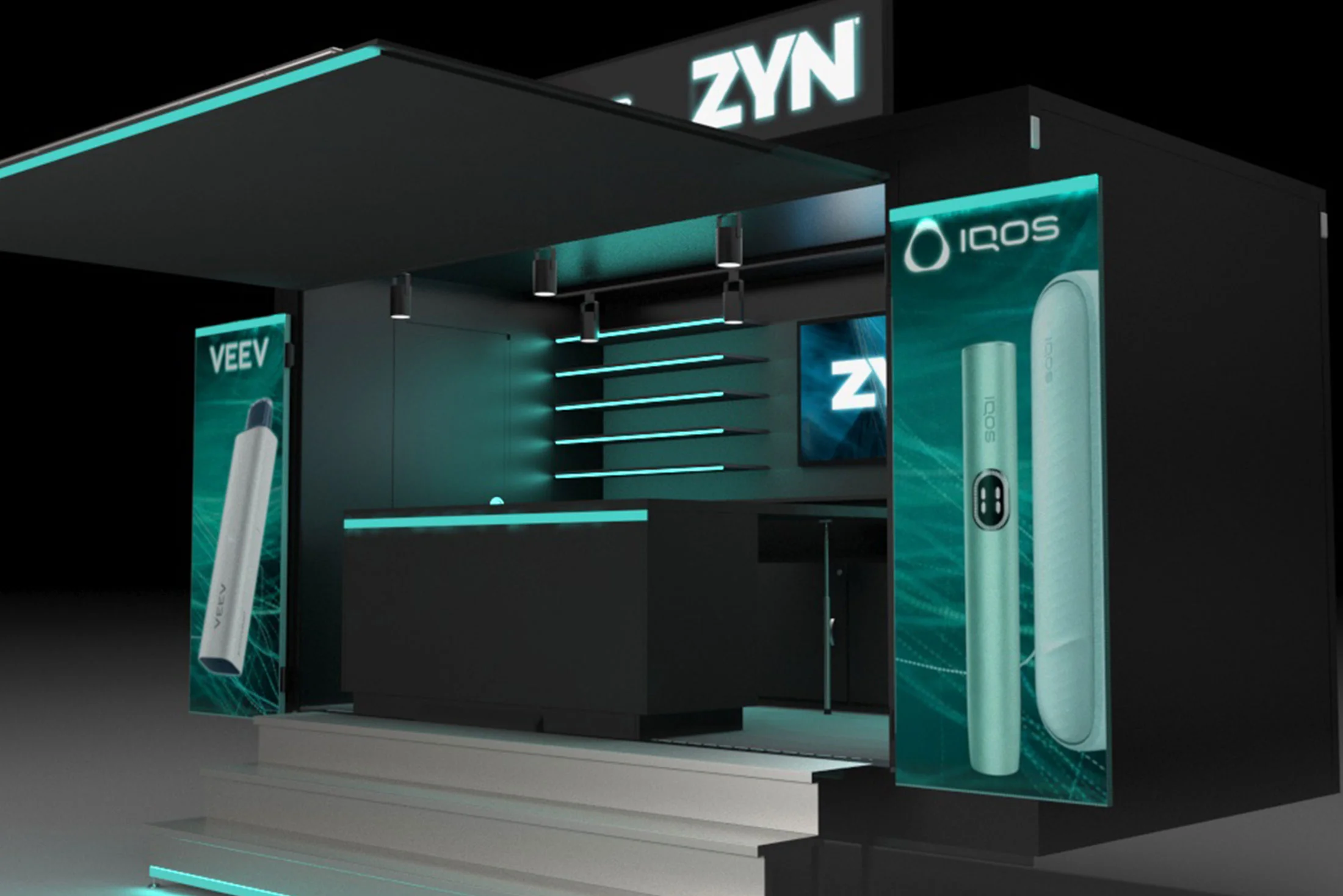

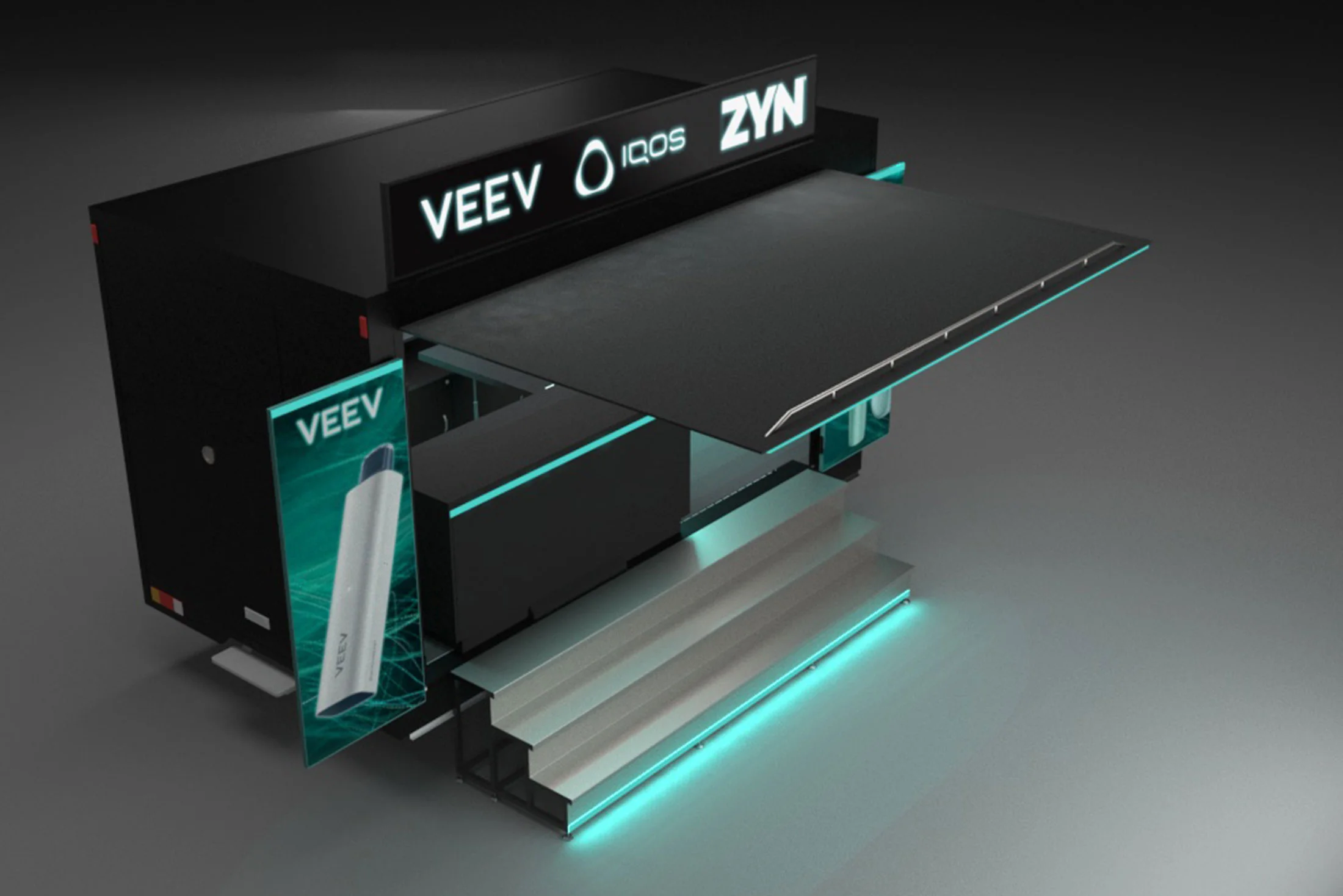

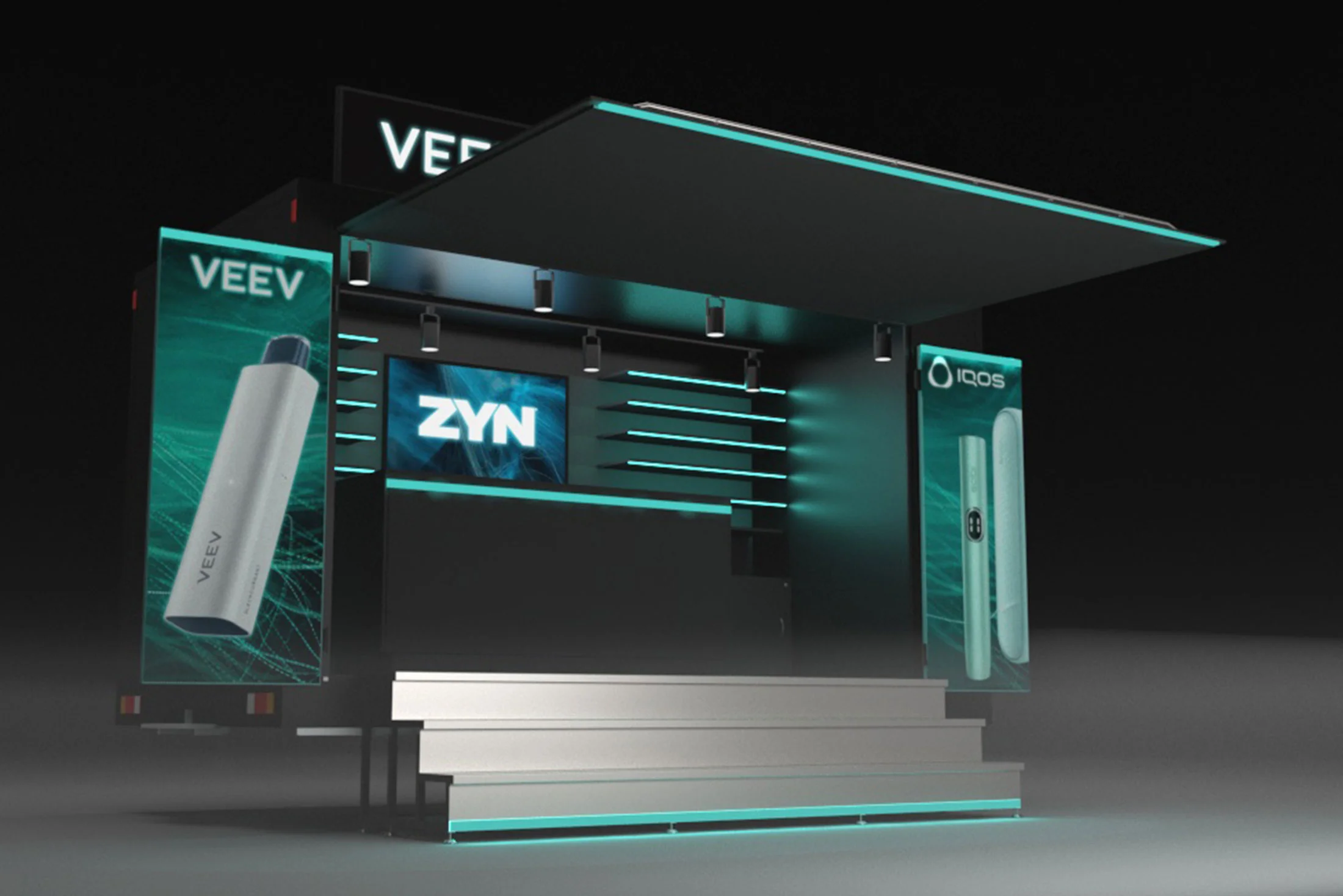

- 3D renderi za prezentaciju krajnjem klijentu
- tehnički nacrti s točnim mjerama za proizvodnju
- raspored i dimenzioniranje:

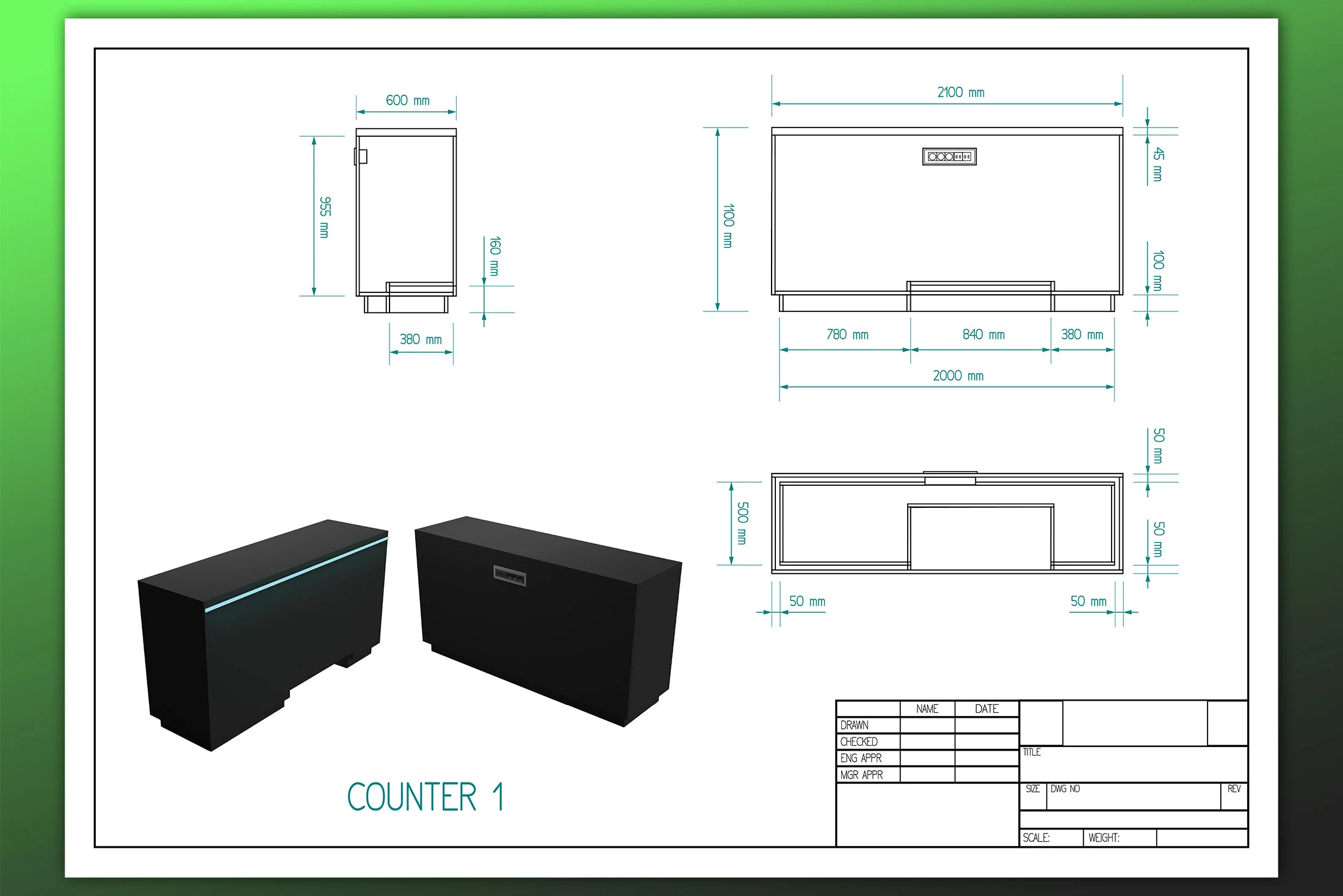

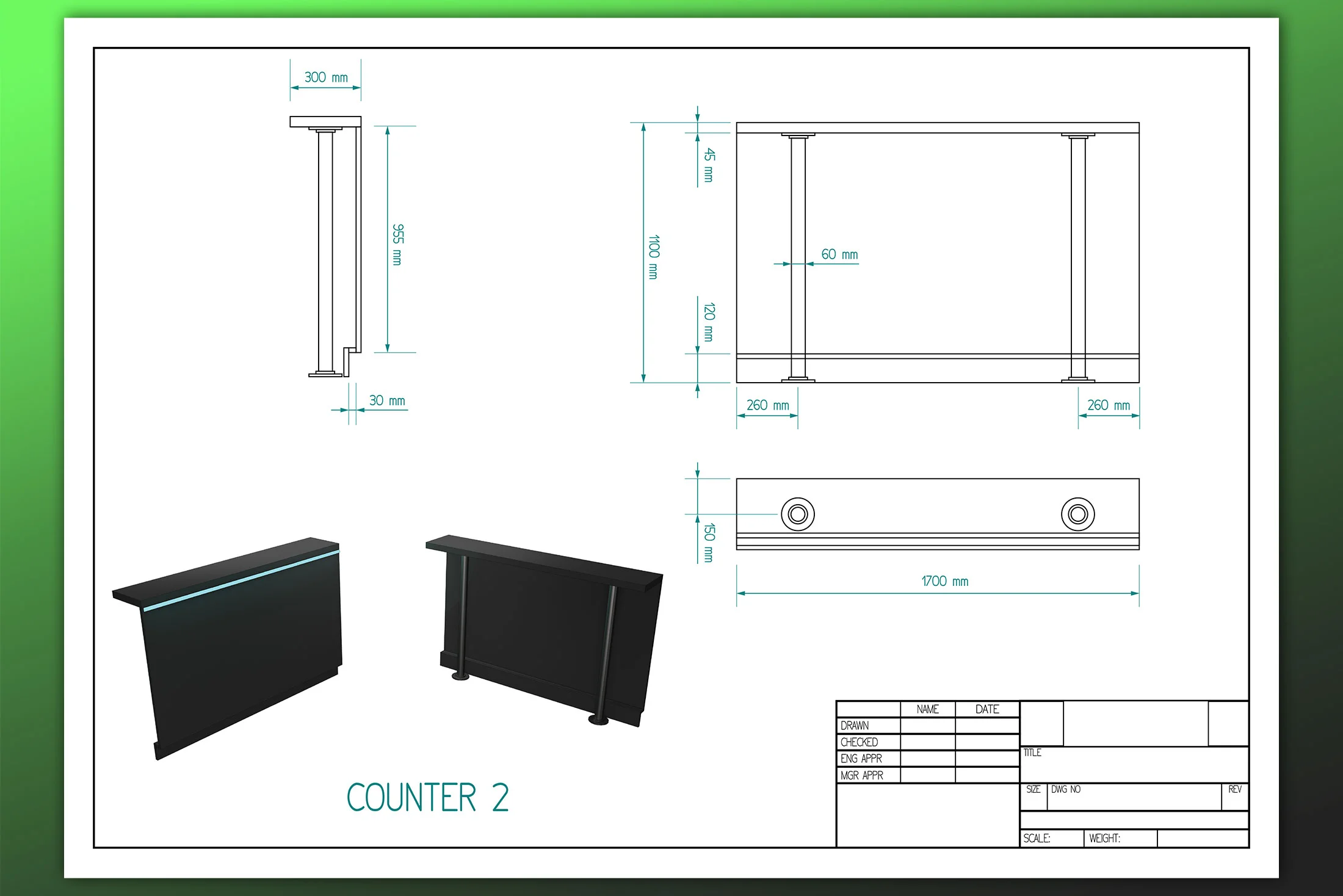

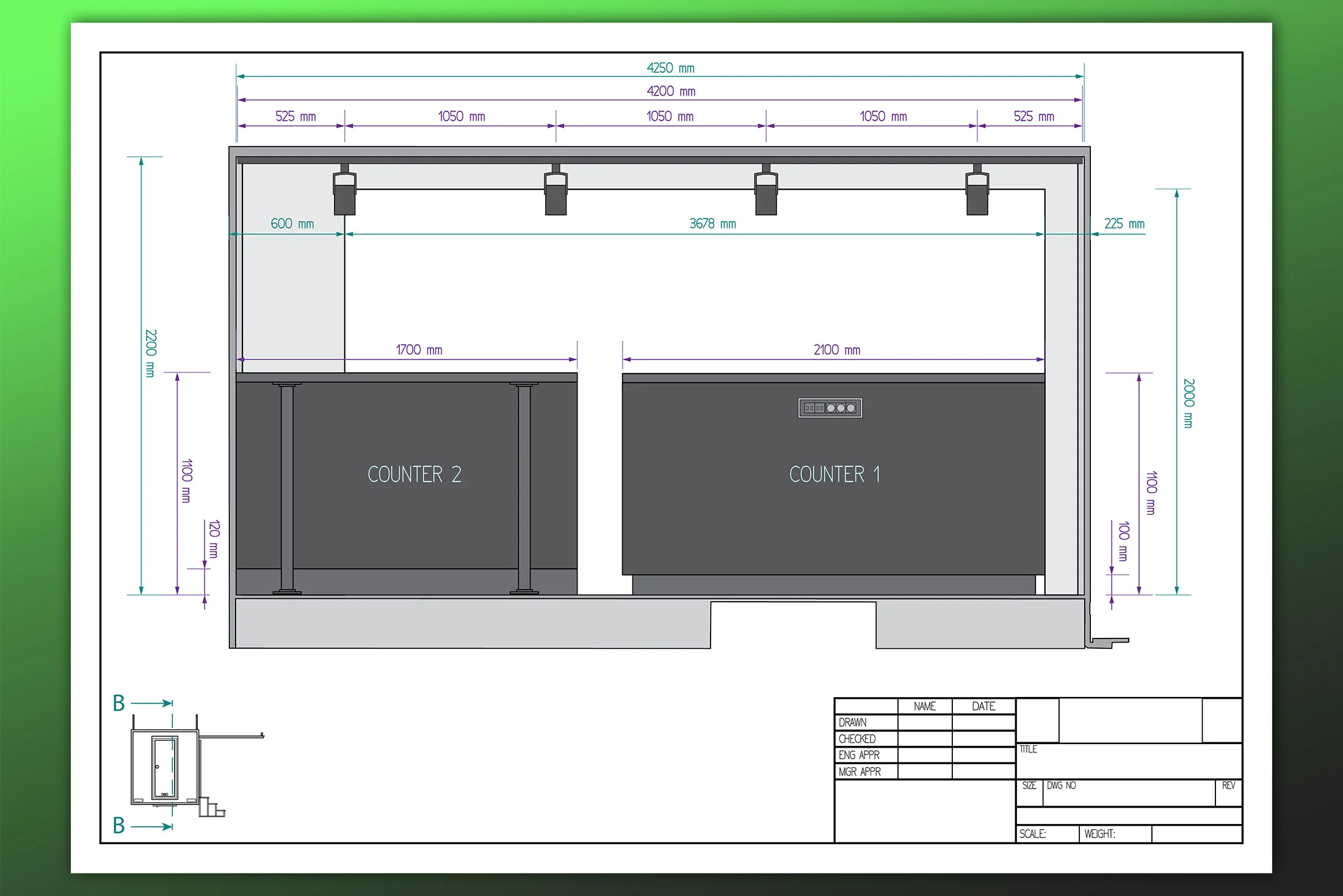

- radnih pultova (Counter 1 i Counter 2)

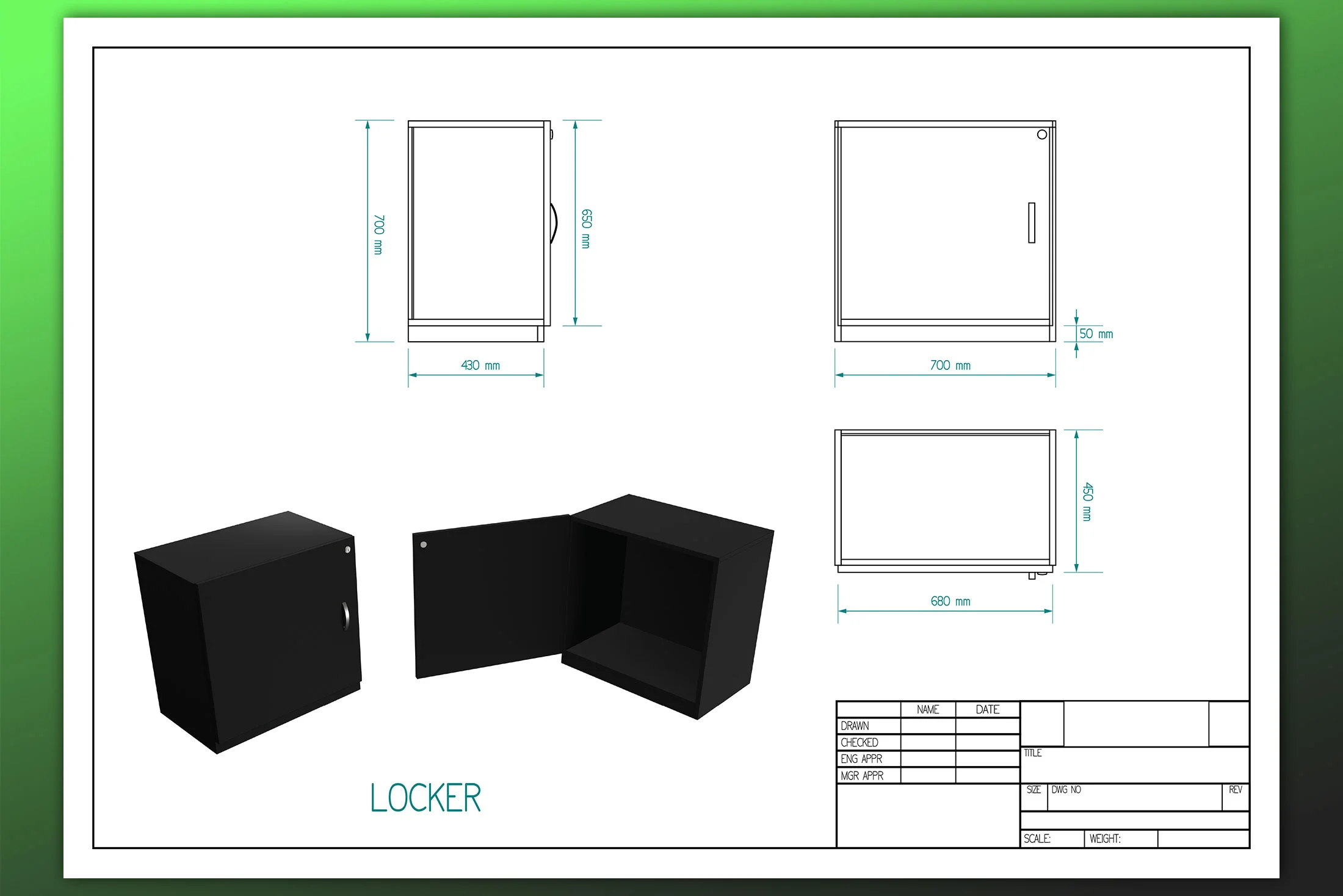

- skladišnih ormarića i lockera
- zidnih polica i dugih izložbenih polica
- rasvjete i LED ambijentalnih traka
- stepenica i ulazne platforme
- pozicije za branding panele i digitalni ekran
Tehničke specifikacije

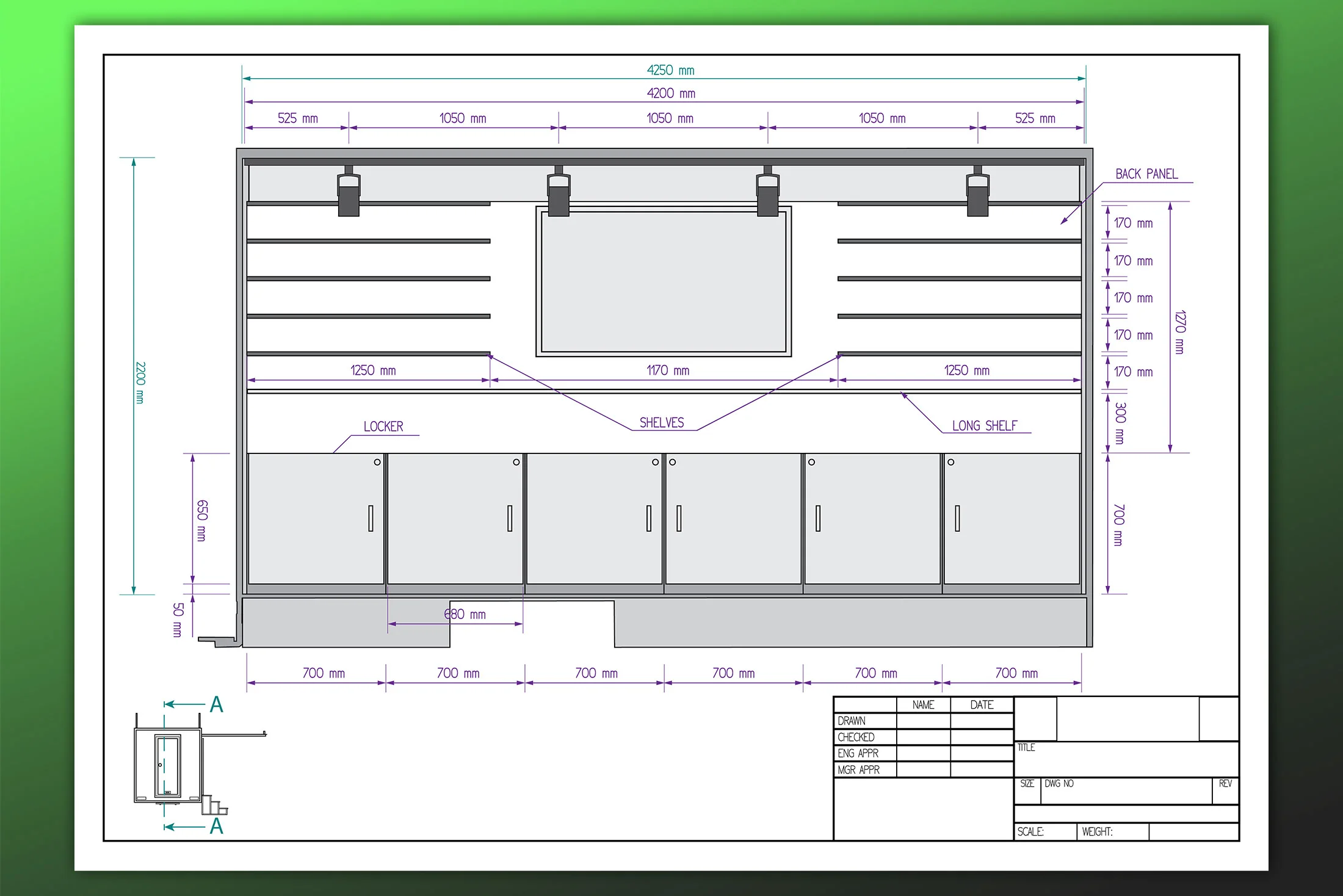

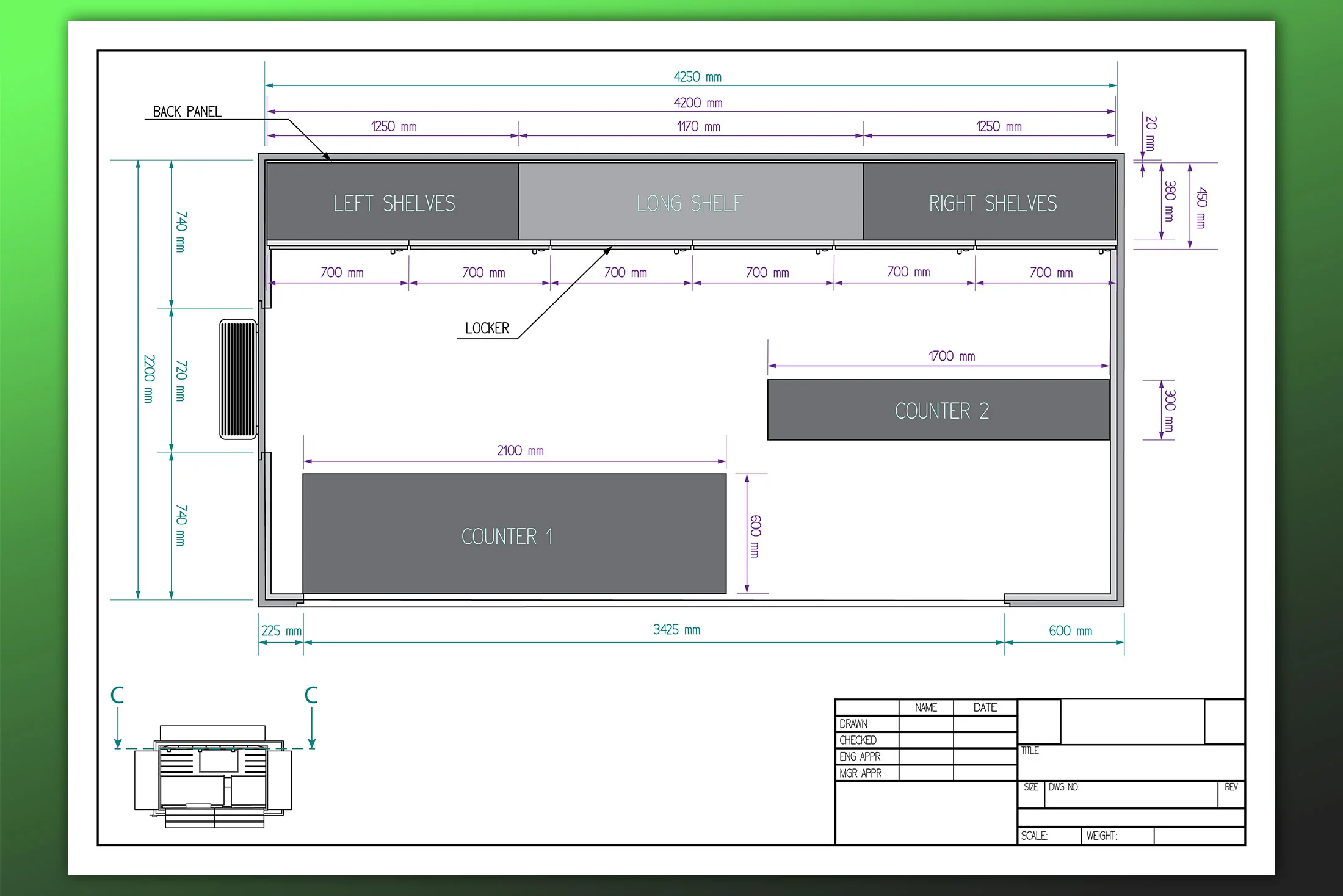

- Ukupna širina objekta: cca 4250 mm
- Visina interijera: cca 2200 mm
- Modularni elementi namještaja prilagođeni serijskoj izradi

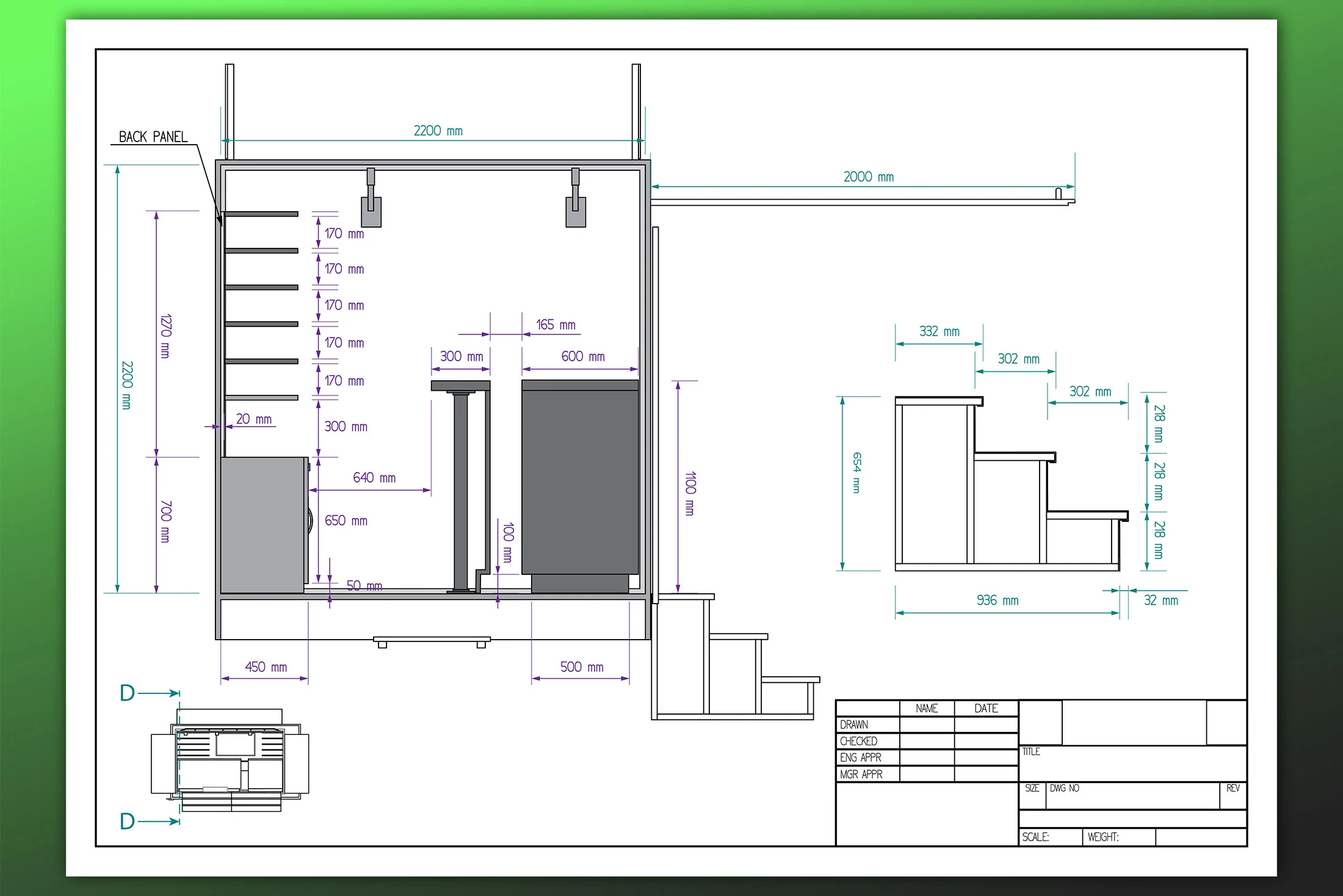

- Precizno definirani razmaci polica (170 mm) za izložbene proizvode
- Integrirana LED rasvjeta u:
- zidne police
- prednju masku pulta
- stepenice
- Predviđeni prostori za električne instalacije i rasvjetna tijela u stropu
Korišteni alati
- Autodesk 3ds Max – izrada 3D modela i render vizualizacija
- DXF tehnički crteži – za proizvodnju i izradu namještaja prema točnim mjerama
Kombinacijom tehničke dokumentacije i realističnih rendera, klijent je mogao jasno vidjeti konačni izgled prije proizvodnje, a izvođači su dobili precizne nacrte za izradu svih elemenata bez dodatnih nejasnoća na terenu.
